系統背景
納米發電機,是基于規則的氧化鋅納米線的納米發電機,是在納米范圍內將機械能轉化成電能,而摩擦發電納米發電機基于摩擦起電和靜電感應的耦合將機械能轉換成電能,兩者均是世界上最小的發電機。研究納米發電機的電學輸出特性,開路電壓、短路電流、轉移電荷、功率密度、對提是高發電機輸出功率,轉換效率及產品設計的可靠性有著密不可分的關系。
系統介紹
MITEK-6514FENG納發電機測試方案主要核心測量儀器為美國KEIHTLYE6514靜電計,高達200TQ輸入阻抗,測量電流精度高,結合系統軟件及外部直線電機,采用磁懸浮原理的直接線性驅動,省去了傳統模組的減速機、絲杠皮帶齒輪齒條等傳動鏈中間環節,提高了系統傳動精度和響應速度；系統是目前市面上不多且性價比較高的納米電機測試方案。系統可采集納米電機的開路電壓、短路電流、轉移電荷、輸出實時曲線作測試,結果可用VT,IT,R-T,Q-T曲線表示出來,并可以顯示電流數據在一段時間內分布的實時圖形。測量數據結果可以流盤保存。為研究人員提供了一個更深入了解納米發電機電學輸出特性的工具。通過這套方案,可以幫助研究人員縮短產品制備開發的時間,提高產品輸出功率,大大幫助和提升了教授們做科研實驗,寫論文報告。目前系統已裝配中國各區域高校科研實驗室及相關納米研究所。

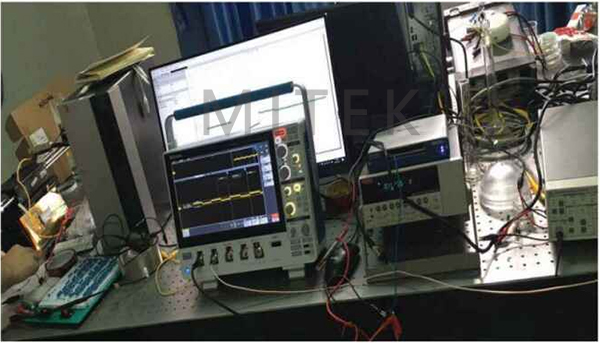

華南區某高校納米發電機測試系統 現場效果圖
方案特點
● 輸入阻抗高達 200TQ
● 樣率高,可以實現動態電流電壓的實時采集,最高速度可以達到 5000 點每秒
● 電壓測量范圍 10λV-200V
● 電流測量范圍 1fA-20mA
● 簡單易操作,圖形化顯示測試結果,支持原始測試數據的導出
● 長時間記錄測量數據數據自動保存,數據可用Exce、記事本、 Origin 打開

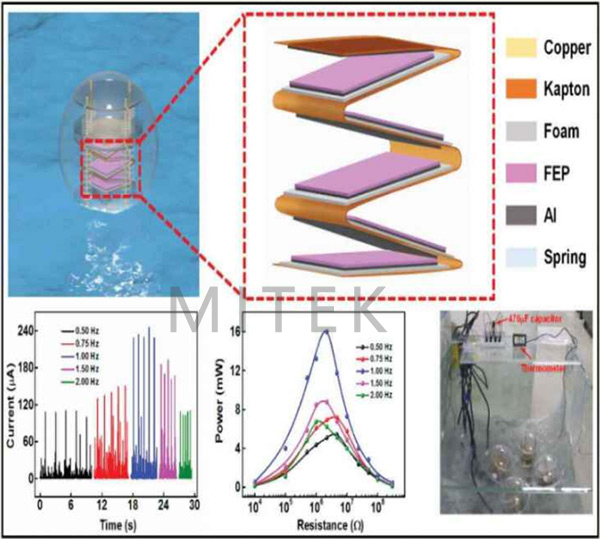

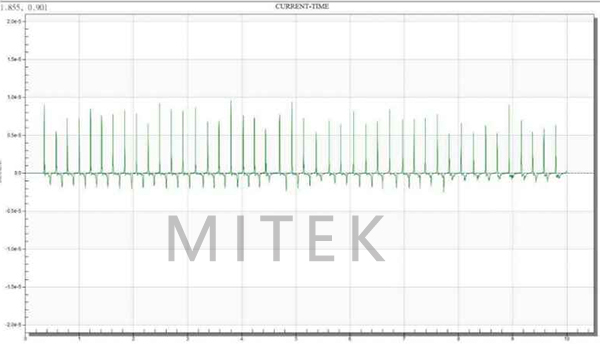

摩擦納米發電機短路電流I-t-曲線特性相關測試。

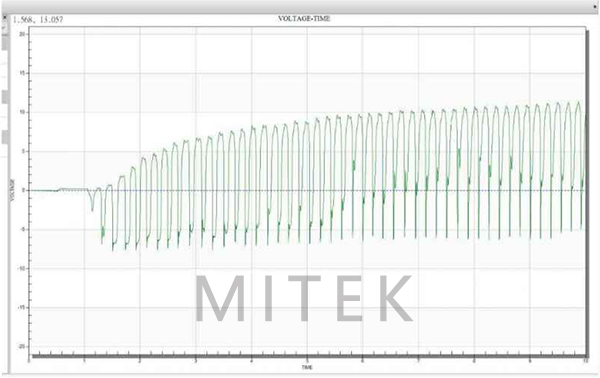

摩擦納米發電機開路電壓 V-t曲線線特性相關測試。
