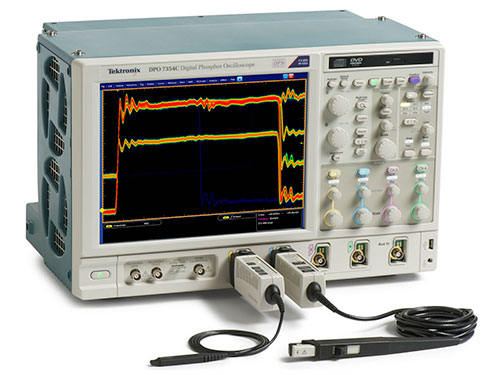

DPO7000C示波器
- DPO7000C示波器
- 高達 3.5 GHz 的帶寬以及高達 40 GS/s 的采樣速率，使 DPO7000C 系列成為分析重要高速信號時的不二之選。超過 30 種分析包為通信標準、抖動分析、內存總線標準、矢量分析等等提供深入測量。Windows 操作系統允許您就在儀器上運行自己的分析軟件�？焖俨ㄐ尾东@速率、高級觸發和協議解碼及搜索功能，幫助您快速解決困難的故障排除疑團。
- DPO7354C
- 報價:US $ 46,200
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
| 3.5 GHz | 10 GS/s - 40 GS/s | 25M 點 - 500M 點 | 4 |
- DPO7254C
- 報價:US $ 36,100
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
| 2.5 GHz | 10 GS/s - 40 GS/s | 25M 點 - 500M 點 | 4 |
- DPO7104C
- 報價:US $ 26,800
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
| 1 GHz | 5 GS/s - 20 GS/s | 25M 點 - 250M 點 | 4 |
- DPO7054C
- 報價:US $ 21,400
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
| 500 MHz | 5 GS/s - 20 GS/s | 25M 點 - 250M 點 | 4 |
特點 |
優勢 |
| 帶寬從 500 MHz 到 3.5 GHz，帶用戶可選的帶寬極限濾波器 | 根據所測量信號的頻率含量按通道分別優化示波器性能，對設計進行更加準確的檢定。 |
| 最高 40 GS/s 采樣率 | 準確采樣您的信號，確保所有頻率分量都被采集并顯示出來。 |
| 數字熒光顯示器的 FastAcq? | 通過泰克專有的 FastAcq 技術快速發現毛刺和偶發事件。最大捕獲速率 >250,000 波形/秒，能夠更快地顯示難檢的異常。 |
| Pinpoint? 觸發 | 提供超過 1400 種觸發組合，包括高達 1.25 Gb/s 串行數據碼流的設置/保持、串行包和碼型鎖定，快速捕獲信號異常。可選的視覺觸發允許圖形觸發定義。 |
| 內置分析工具 | 用 53 種自動測量、測量統計、直方圖、高級波形數學、用戶可定義的濾波器以及自定義 MATLAB 和 .NET 數學插件對設備進行分析。 |
| 串行觸發和分析選件 | 通過自動觸發、解碼和搜索快速調試常見串行總線 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay。 |
| 應用軟件包 | 通過標配的抖動和眼圖分析以及 30 種用于功率分析、串行一致性、RF 分析、內存等等可選軟件包，將您的示波器變成專門應用的工具。 |
| 離線波形分析 | 改善時間和資源利用率；觀察、測量和分析實驗室中捕獲的數據，且獨立于使用 TekScope AnywhereTM 的示波器硬件 |
| 產品技術資料 | 軟件包 / 軟件選件 | 說明 |
| 產品技術資料 | 選件BRR | BroadR-Reach/100BASE-T1 自動化一致性解決方案。 |
| 產品技術資料 | 選件D-PHY | 使用完全靈活和可自定義的測試設置快速檢定和發現抖動源以及信號完整性顧慮，從而按 MIPI D-PHY 規范進行驗證。使用 DPOJET，選項 D-PHY 可以執行發射機高速數據時鐘定時測量，同時提供高速或低功率模式下的全面電氣特點。 |
| 產品技術資料 | 選件 DDRA，LP-DDR4 | 適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包。適用于 LPDDR4 的選件 LP-DDR4 僅限在 MSO/DPO70000 示波器上使用。 |
| 產品技術資料 | 選項DJA、DJAN | 簡化了信號完整性問題、抖動及其相關來源的識別，為實時示波器提供最高靈敏度和準確度。 |
| 產品技術資料 | 選件ET3 | 對10BASE-T、100BASE-TX 和 1000BASE-T 的自動檢定、一致性和完整 PHY 層支持 |
| Title | Document Type |
| 使用DPOPWR應用軟件進行電源測量和分析 閱讀本應用指南,了解泰克DPOPWR電源分析軟件可以怎樣幫助您滿足對更長電池續航時間及“更加綠色的”設計的需求。 | 應用指南 |
| 100BASE-TX物理層一致性測試 本應用指南介紹了設計或驗證以太網物理層的工程師們需要在產品上執行的各種測試。 | 應用指南 |
| 選擇適當的抖動測量平臺 本文介紹了某些基本抖動術語，然后討論了處理串行數據通信結構時進行的抖動測量及最適合評估和量化抖動的工具。 | 技術簡介 |
| 可視觸發 本技術簡介討論了在復雜的信號內部捕獲關心的事件所面臨的某些常見挑戰，以及怎樣使用可視觸發功能克服這些挑戰。 | 技術簡介 |
| Title | Document Type |
| 使用泰克示波器和選配軟件支持串行總線泰克示波器提供了一系列選配的分析功能，簡化了串行總線調試或一致性檢驗。本選型指南說明了示波器系列中每款產品支持哪些串行標準。 | 選型指南 |
| Oscilloscope Selection GuideFrom basic signal-checking to high-performance analysis, this 10-page ion guide gives an overview of the complete range of oscilloscopes from Tektronix. Comparison tables give high-level specifications and features, and indicate the major differences between each series of oscilloscope. | 選型指南 |
| 2014測試測量解決方案泰克高性能示波器、邏輯分析儀、信號源和實時頻譜儀有關的主要產品信息、應用和快速參考選型圖，旨在幫助您快速簡便地解決您的測量挑戰 | 選型指南 |
| 使用泰克示波器和選配軟件支持串行總線泰克示波器提供了一系列選配的分析功能，簡化了串行總線調試或一致性檢驗。本選型指南說明了示波器系列中每款產品支持哪些串行標準。 | 選型指南 |
-
