IPP500T 500M示波器探頭
- IPP500T 500M示波器探頭
- 無源高頻示波器探頭，衰減×10；帶寬500MHz，帶低頻和高頻補償調節，具有較高的系統帶寬和較低的輸入；倍數讀出功能(BNC-R接頭，Readout)
- 500M示波器探頭
IPP500T無源高頻示波器探頭，帶低頻和高頻補償調節，具有較高的系統帶寬和較低的輸入；探頭衰減倍數為×10倍；帶寬500MHz；測試線長 1.5米；倍數讀出功能(BNC-R接頭，Readout)；特別適合輸入電容小于18pF的示波器。

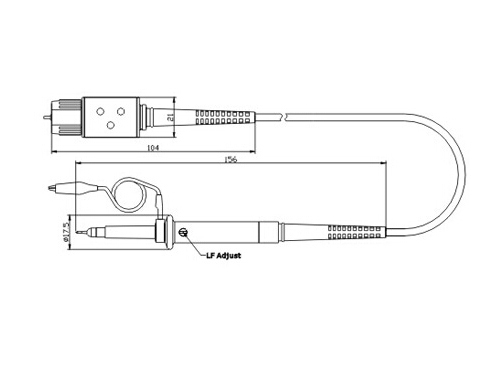

低頻補償電容調整
通過探頭前端的補償調整器，IPP500T示波器探頭可與示波器進行匹配以達到最佳測試效果。操作時把示波器探頭測試端與示波器的校準信號(一般為1kHz方波)相連；同時把示波器設置為顯示2～3個周期和2～6個垂直刻度。 接著通過探頭標配的無感調節起子，仔細認真調整補償電容，最終使方波信號變成扁平顯示在示波器上。
|
帶寬 |
DC～500MHz |
|
衰減倍數 |
×10 |
|
上升時間 |
0.7ns |
|
輸入阻抗 |
10MΩ |
|
輸入容抗 |
11pF |
|
電容補償范圍 |
10～35pF |
|
工作電壓 |
600V(dc＋ac峰值) |
|
安全等級 |
符合IEC-61010 CATI |
|
線纜長度 |
1.5米 |
定購信息：

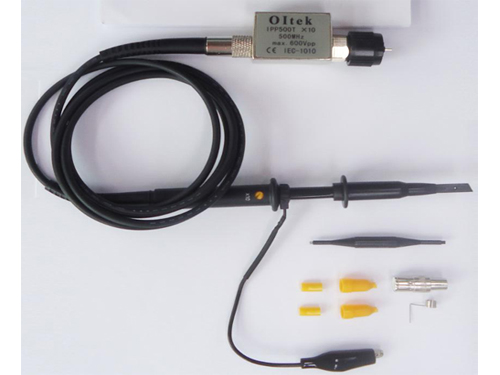

IPP500T 示波器無源電壓探頭，含探頭主機一根、說明書一份、12cm長鱷魚夾接地線一根、可伸縮測試鉤（方形掛鉤）一個、探頭區分色標一對、SMT微細管腳測試套筒2個、接地彈簧一個、BNC適配器1個、無感調整起子一個、探頭包裝袋一個。代替泰克P6139A示波器探頭。
