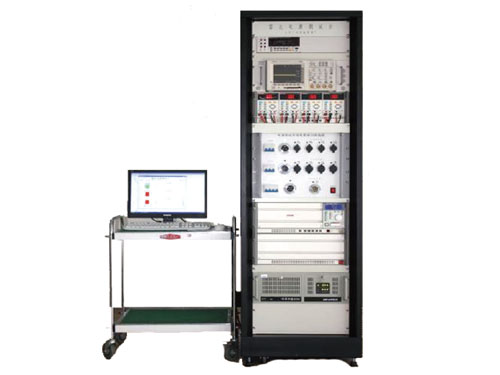

- 發電機組綜合測試系統
- 發電機組綜合測試系統可以精確測試各類發電機組的輸出功率與帶載能力，對發電機組所有電參數包括動態參數進行測試
- 發電機組綜合測試系統
概述：
發電機組綜合測試系統可以精確測試各類發電機組的輸出功率與帶載能力，對發電機組所有電參數(包括動態參數)進行測試。系統由測控系統、模擬負載、傳感器、電參數測試儀器、自動化測試軟件等相關設備組成。與上位配合使用，可自動完成對發電機組所有電參數的專項測試，同時生成圖表、曲線及檢測報告并支持打印。操作完全智能化，為大功率發電機組設備提供科學的檢測手段。
系統是專門為交直流發電機組性能測試設計，采用多種加載方式，該系統結構簡單緊湊，使用維護方便，廣泛應用于軍工、兵器、航空航天、汽車電子、發電機生產企業、科研教育等行業。
系統特點
-穩態測試：可加載額定值以內的任意功率，測量并顯示發電機組穩態三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、運行時間等參數
-整定測試：可捕捉電壓、頻率整定最大值、最小值，并計算出相對的電壓、頻率整定上升、下降范圍及調整率
-波動測試：可捕捉電壓、頻率波動最大值、最小值，并計算出穩態頻率帶、穩態電壓偏差、電壓調制、波動率、頻率
-突加測試：可捕捉負載突變時的瞬態電壓、電流、頻率最大值、最小值及恢復時間，并計算出突加瞬態電壓偏差、瞬態頻率差
-突卸測試：可捕捉負載突變時的瞬態電壓、電流、頻率最大值、最小值及恢復時間，并計算出突減瞬態電壓偏差、瞬態頻率差
-諧波分析：能同時分析電壓、電流的2～50次諧波含量及總諧波含量
-上位機控制：用于控制負載系統執行相關工況任務以及向用戶提供人機交互界面，實現自動測試等
系統測試項目
電壓穩態調整率測試、電壓瞬態調整率測試、電壓穩定時間測試、電壓波動率測試、頻率穩態調整率測試、頻率瞬態調整率測試、頻率穩定時間測試、頻率波動率測試、發電機的多個測量點溫度測量、發電機轉速的測量功能、發電機組發電電源各相電壓、電流的測量。
系統技術參數
-模擬負載特性
-最大輸入功率達4MW-功率因素：0.8～1
-加載范圍：0.01KW～滿載
-高精度電參數測試
-電壓測量范圍0-1000V
-電流測量范圍0～6000A
-頻率測量范圍DC-1M
-測量精度：0.5%、0.1%、0.05%、0.02%、0.01%FS
-溫度測試：-200-800度
-轉速測試：10～99999RPM
參考標準
?GJB235-87《工、中頻移動負載通用技術條件》
?GJB1488—1993《軍用內燃機電站通用試驗方法》
?GJB5785—2006《軍用內燃發電機組通用規范》
?GJB204A—1992《軍用交流移動電站額定功率、電壓及轉速》
?GJB235A—1997《軍用交流移動電站通用技術條件》
?GB19212.1-2008《電源、電抗器和類似產品的安全第一部分：通用要求》
?GB5226.1-2002《機械安全機械電氣設備第一部分：通用技術條件》
?GB/T5729-94《電子設備用固定電阻器》
?GB/T360A-96《電子及電子元件試驗方法》
?GB2423《電工電子產品環境試驗規程》
?GB/T20136-2006《內燃機電站通用試驗方法》
?GB/T2819-1995《移動電站通用技術條件》
?GB/T2820.5-2009《往復式內燃機驅動的交流電站第5部分：電站》
?GB/T2820.6-2009《往復式內燃機驅動的交流電站第6部分：試驗方法》
?GB/T12786-2006《自動化內燃機電站通用技術條件》
?JB/T8186-1999《柴油發電機組額定功率、電壓及轉速》
