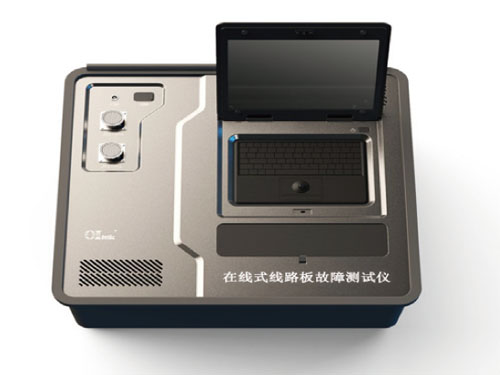

- 在線式線路板故障測試儀
- 電源機電式繼電器輸出控制 -數字邏輯器件在線功能測試：測試范圍包含各種器件庫等。
- 在線式線路板故障測試儀
|
主要功能： -電源機電式繼電器輸出控制； -數字邏輯器件在線功能測試：測試范圍包含各種器件庫； -數字邏輯器件在線狀態測試：可提取11種復雜的電路在線狀態； -動態總線競爭信號隔離功能； -IC型號識別-器件“離線”功能測試； -LSI大規模集成電路在線功能測試及在線狀態分析； -SRAM/DRAM讀寫存儲器在線測試； -EPROM在線直接讀取/比較測試； -器件循環測試功能； -數字邏輯器件在線測試速度可選，測試閾值可調； -測試夾接觸檢查功能-瞬時復位電路控制功能； -集成運放在線功能測試及在線狀態測試 -光電耦合器在線功能測試； -有獨立的光耦測試器件庫，達500多種； -光電耦合器離線直流參數測試； -電路板網絡提取/比較測試； -雙電路板網絡直接比較測試； -以編程方式擴充數字器件庫； -ASA（VI）模擬特征分析測試； -ASA多種觀察坐標顯示； -單端口、多端口（交叉）VI曲線分析測試； -ASA曲線雙探棒動態比較測試； -ASA曲線測試智能提醒功能； -ASA測試曲線靈敏度可調； -ASA曲線掃描電壓可調：VI掃描電壓±1V～±28V； -ASA曲線測試頻率可調：VI測試頻率為1HZ-16KHZ,共30檔可選； -ASA曲線測試輸出阻抗可選：輸出阻抗匹配：0.1KΩ/ 1KΩ/10KΩ/100KΩ四檔可選； -ASA曲線快速診斷分析測試； -可按管腳設置ASA曲線測試參數； -ASA曲線故障快速定位/查找功能，具有多種排列/顯示方 式； -雙板對比測試； -三端器件動態功能測試； -三端器件測試時8種觸發信號可選，滿足不同器件的觸發要求； -分立元件測試； -可測器件檢索功能； -元器件速查手冊（電子詞典），手冊整理； -數據庫整理功能； -維修日記，測試信息打印輸出功能； -后臺操作記錄管理。 |
技術指標： -計算機操作系統：支持WINDOWS98/2000/XP/7/10； -數字測試通道：40通道支持驅動閾值電平+5V；80通道支持驅 動閾值電平（+5V，-5V，+12V，-12V）；160通道支持驅動閾 值電平（3.3V/4A；+5V/4A；－5V/2A；±12V/2A）； -總線隔離專用數字通道：8通道，用來隔離掛在總線上的其它 三態器件，避免由于總線競爭干擾測試的準確性； -后驅動電流：≥200mA； -測試速度：（1～45Ktv/S），4檔可選； -在線測試提取數字器件管腳狀態:11種； -數字器件功能施加測試時間：<26mS； -數字器件的閾值電平；TTL（緊、松）、CMOS（緊、松）、自 定義閾值電平； -測試器件庫:TTL54/74、CMOS40/45、8000、9000、驅動器接口 器件、RAM、EPROM、集成運放、模擬開關、電壓比較器光電 耦合器器件庫（國內唯一有參數測試）、俄羅斯庫、西門子庫； -電源加電延遲時間：（0.5～10）秒7檔可選； -集成運放測試支持電源電壓：≤±28V； -測試探棒:2組； -模擬信號掃描電壓幅度：±1V～±28V,步距0.5V可調； -VI分辨率：8～128點/周期(用示波器可測)； -輸出阻抗匹配：0.1KΩ/1KΩ/10KΩ/100KΩ可選； -ASA模擬特征分析測試顯示坐標:3種可選(VI/VT/VR)； -模擬通道最大測試頻率:16KHZ； -ASA(VI)測試頻率匹配:1HZ～16KHZ,共30檔可選； -脈沖發生器脈沖幅度：±1V～±28V； -脈沖發生器發生方式:8種 P1方式：正的直流電平； P2方式：負的直流電平； P1+方式：正脈沖，由0度開始，寬度為N×1/64π； P1-方式：負脈沖，由π開始，寬度為N×1/64π； P2+方式：正脈沖，結束于π，寬度為N×1/64π； P2-方式：負脈沖，結束于2π，寬度為N×1/64π； P1+與P1-方式：P1+與P1-方式的組合； P2+與P2-方式：P2+與P2-方式的組合。 注：寬度中的N≤64，可設置； -電路板網絡測試通/斷閾值：25Ω±5Ω； -連線提取一次操做的器件數：5個元器件。 |
訂購信息：
主機、DIP測試夾10－18個（根據機型數量不同）；
貼片測試夾一套、220V電源線；
測試電源線（2芯）；
在線測試電源線（3芯）；
離線測試電源線(3芯)；
電源線、地線各一副、GUARD電纜（8芯）；
ASA測試電纜四套；
ASA測試棒一副；
ASA三端測試鉤二副；
并行通訊電纜一副；
SMT測試探針一副、離線測試板；光盤、說明書、合格證、保修卡；
附件箱、儀器包裝箱各一套。點擊系統集成與定制化了解更多測試儀器。
