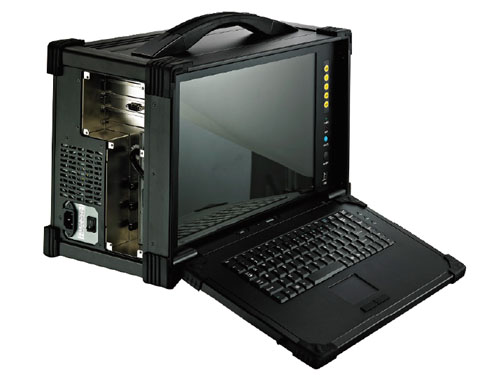

- 1553B總線分析儀
- 1553B總線分析儀，適用于1553B總線產品的開發、生產以及MIL-STD-1553A/B總線系統的測試、仿真和分析，協助用戶對1553B總線產品進行在線檢測。
- 總線分析儀
產品介紹:
1553B總線分析儀，適用于1553B總線產品的開發、生產以及MIL-STD-1553A/B總線系統的測試、仿真和分析，協助用戶對1553B總線產品進行在線檢測。
性能指標:
● 計算機部件：工業級便攜式計算機
● 重量：不大于6Kg
● 供電：28VDC或220V/50HzAC
● 操作溫度：-10℃-+60℃
● 存儲溫度：-20℃-+70℃
● 相對濕度：70-90%RH不凝結
● 2通道雙冗余1553A/B總線
● 軟件設置BC、RT、BM任意一種模式
● 支持MIL-STD-1553A/B全部消息格式
● 采用雙路隔離變壓器實現雙冗余總線通信
● 支持直接/變壓器耦合
● 支持軟件查詢和硬件中斷的工作方式
● 支持內部測試和外部測試
● 支持自動重試
● 消息間隔可設置
● RT地址可軟件配置
● 總線輸出電平0-20V內連續可調
● 支持VTP功能，可注入MIL-STD-1553A/B協議規定的所有總線錯誤
● 可實時監測總線信號波形
● 內置高斯白噪聲發生器，可在總線上注入高斯白噪聲
● 可同時存檔多通道總線負載（100%）
BC技術指標 :
● 主幀和輔幀設置
● 應超時間設置
● 非循環消息動態加入發送列表
● 單次發送方式
● 中斷源可編程
● 錯誤信息檢測：奇偶錯、幀錯誤、無響應和RT地址無效錯誤檢測
● 可編程的自動重試
● 觸發條件：軟件觸發和外部觸發
RT技術指標:
● 最大可同時仿真31個RT
● 數據和狀態運行時可編程
● 中斷源可編程
● 觸發條件：軟件觸發和外部觸發
BM技術指標:
● 可以監視：
● 時間戳
● 錯誤狀態
● 數據
● 狀態
總線記錄儀:
● 可編程的記錄條件和過濾條件
● RT地址/子地址
● 傳輸、接收、廣播模式、模式碼
● 觸發條件：軟件觸發和外部觸發
● 48-bits微秒級的時間戳，點擊系統集成與定制化了解更多測試儀器。
