一、何時需要使用邏輯分析儀
邏輯分析儀是分析數字系統邏輯關系的儀器。邏輯分析儀是屬于數據域測試儀器中的一種總線分析儀，即以總線(多線)概念為基礎，同時對多條數據線上的數據流進行觀察和測試的儀器，這種儀器對復雜的數字系統的測試和分析十分有效。邏輯分析儀是利用時鐘從測試設備上采集和顯示數字信號的儀器，最主要作用在于時序判定。由于邏輯分析儀不像示波器那樣有許多電壓等級，通常只顯示兩個電壓(邏輯1和0)，因此設定了參考電壓后，邏輯分析儀將被測信號通過比較器進行判定，高于參考電壓者為High,低于參考電壓者為Low，在High與 Low之間形成數字波形。
邏輯分析儀它能夠檢驗數字電路是否正常工作，并幫助用戶查找并排除故障。它每次可捕獲并顯示多個信號，分析這些信號的時間關系和邏輯關系;對于調試難以捕獲的、間斷性故障，某些邏輯分析儀可以檢測低頻瞬態干擾，以及是否違反建立、保持時間。在軟硬件系統集成中，邏輯分析儀可以跟蹤嵌入軟件的執行情況，并分析程序執行的效率，便于系統最后的優化。另外，某些邏輯分析儀可將源代碼與設計中的特定硬件活動相互關聯。邏輯分析儀可將源代碼與設計中的特定硬件活動相互關聯。
二、泰克TLA7000邏輯分析儀適用什么行業應用

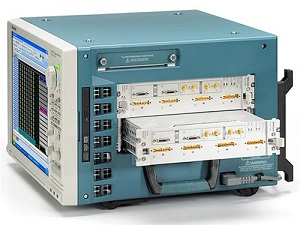

泰克TLA7000邏輯分析儀用于實時數字系統分析的突破性解決方案。 模塊化 TLA7000 邏輯分析儀系列為當今最快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性。只需一只探頭，即可定位難檢錯誤的源頭，獲得方便易讀大顯示器所具備的可視性、快速的數據吞吐量以及模擬和數字信號的時間相關視圖。
泰克TLA7000系列邏輯分析儀是高端、高性能的數字系統調試與分析工具，尤其擅長捕獲和分析高速、多通道、復雜時序的數字信號。它主要面向需要深入驗證和調試高速數字硬件、復雜協議及嵌入式系統的研發領域。以下是其核心行業應用：
1. 半導體與芯片設計驗證
●SoC/ASIC/FPGA驗證：
•調試多核處理器、高速總線(如PCIe, DDR, USB)的時序問題。
•驗證芯片內部邏輯狀態、時鐘域交叉(CDC)問題。
●硅后驗證：
在芯片流片后，配合探針臺或測試板捕獲實際硅片的信號行為。
2. 計算機與服務器硬件開發
●主板/服務器總線分析：
•分析PCIe Gen4/5、CXL、DDR4/5內存接口、QPI/UPI互連協議的信號完整性和時序裕量。
●高速I/O驗證：
•調試USB 3.x/4、Thunderbolt、SATA/SAS等接口的協議違規和電氣性能。
3. 通信與網絡設備
●高速串行協議調試：
•分析100G/400G以太網、OTN、光纖通道(Fibre Channel)的物理層與鏈路層錯誤。
●交換機/路由器開發：
•驗證多路高速數據路徑的并行時序一致性(如SerDes通道)。
4. 消費電子與復雜嵌入式系統
●智能手機/平板：
•調試移動處理器(如ARM多核)、LPDDR內存、MIPI DSI/CSI顯示接口、eMMC/UFS存儲協議。
●汽車電子(ADAS/IVI)：
•分析車載網絡(CAN FD、Ethernet AVB/TSN)、自動駕駛傳感器融合系統的多路信號同步性。
●工業嵌入式系統：
•捕獲FPGA與多核處理器的實時交互數據，診斷實時性故障。
5. 航空航天與國防
●航電系統驗證：
•測試MIL-STD-1553、ARINC 429、SpaceWire等航空總線的可靠性和容錯能力。
●雷達/電子戰系統：
•分析高速ADC/DAC數據流、數字波束形成(DBF)的時序精度。
6. 存儲設備開發
●SSD控制器與接口：
•調試NVMe協議、NAND閃存通道的讀寫時序錯誤。
●企業級存儲陣列：
•驗證SAS/SATA Expander、PCIe Switch的多端口并發操作。
典型應用場景舉例
●PCIe 5.0鏈路訓練失敗：
使用TLA7000捕獲LTSSM(鏈路訓練狀態機)狀態跳變，定位協商失敗的具體階段。
●DDR5內存讀寫錯誤：
并行捕獲32通道DDR信號，分析命令/地址與數據的時序違例(tAA, tRCD等)。
●車載以太網AVB音視頻卡頓：
解碼AVTP協議流，檢查時間敏感網絡(TSN)的調度延遲。
●FPGA邏輯亞穩態：
跨時鐘域觸發捕獲CDC路徑的建立/保持時間違規。
泰克TLA7000邏輯分析儀是面向尖端數字系統研發的“終極調試工具”，主要服務于：
✅ 半導體巨頭(Intel, NVIDIA, AMD等)
✅ 高端通信設備商(Cisco, Huawei, Ericsson)
✅ 服務器/存儲大廠(Dell, HPE, Pure Storage)
✅ 汽車電子Tier 1(Bosch, Continental, 華為車BU)
✅ 軍工與航空航天研發單位
若您的項目涉及納秒級時序沖突分析、高速協議棧底層調試或超大規模數字系統驗證，泰克TLA7000邏輯分析儀是行業標桿級解決方案。
