邏輯分析儀是分析儀的種類之一，對于分析儀，大多是電子相關專業的朋友更為熟悉。
一、何時需要使用邏輯分析儀
邏輯分析儀是分析數字系統邏輯關系的儀器。邏輯分析儀是屬于數據域測試儀器中的一種總線分析儀，即以總線(多線)概念為基礎，同時對多條數據線上的數據流進行觀察和測試的儀器，這種儀器對復雜的數字系統的測試和分析十分有效。邏輯分析儀是利用時鐘從測試設備上采集和顯示數字信號的儀器，最主要作用在于時序判定。由于邏輯分析儀不像示波器那樣有許多電壓等級，通常只顯示兩個電壓(邏輯1和0)，因此設定了參考電壓后，邏輯分析儀將被測信號通過比較器進行判定，高于參考電壓者為High,低于參考電壓者為Low，在High與 Low之間形成數字波形。
邏輯分析儀它能夠檢驗數字電路是否正常工作，并幫助用戶查找并排除故障。它每次可捕獲并顯示多個信號，分析這些信號的時間關系和邏輯關系;對于調試難以捕獲的、間斷性故障，某些邏輯分析儀可以檢測低頻瞬態干擾，以及是否違反建立、保持時間。在軟硬件系統集成中，邏輯分析儀可以跟蹤嵌入軟件的執行情況，并分析程序執行的效率，便于系統最后的優化。另外，某些邏輯分析儀可將源代碼與設計中的特定硬件活動相互關聯。邏輯分析儀可將源代碼與設計中的特定硬件活動相互關聯。
當您需要完成下列工作時，請使用邏輯分析儀：
·調試并檢驗數字系統的運行;
·同時跟蹤并使多個數字信號相關聯;
·檢驗并分析總線中違反時限的操作以及瞬變狀態;
·跟蹤嵌入軟件的執行情況。
二、泰克邏輯分析儀TLA7000有哪些優勢
使用泰克邏輯分析儀，您可以業界的采集速度來采集快速邊沿。根據具體應用進行調整的支持包讓您更容易探測、采集、解碼、分析和驗證微處理器、FPGA 或內存設計的性能。
泰克邏輯分析儀TLA7000用于實時數字系統分析的突破性解決方案。 模塊化 TLA7000 邏輯分析儀系列為當今最快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性。只需一只探頭，即可定位難檢錯誤的源頭，獲得方便易讀大顯示器所具備的可視性、快速的數據吞吐量以及模擬和數字信號的時間相關視圖。

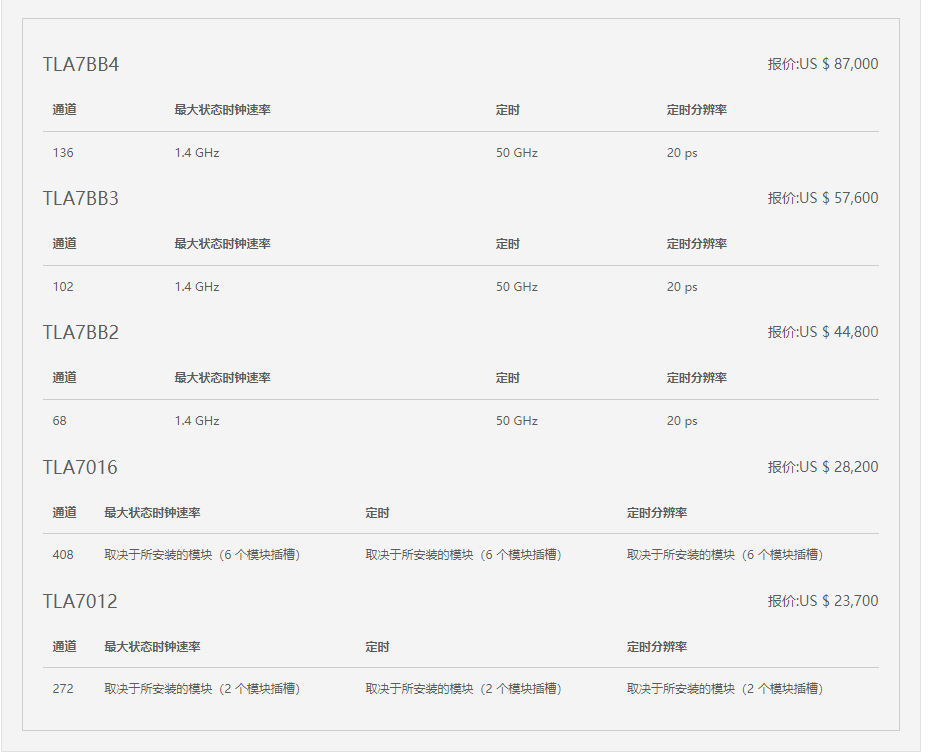

泰克邏輯分析儀TLA7000型號及特點
咨詢泰克邏輯分析儀TLA7000型號及價格，請聯系泰克邏輯分析儀、泰克示波器代理商，泰克示波器華南地區代理商廣州美達克數據科技18928764315!
- 產品推薦：TLA7000
