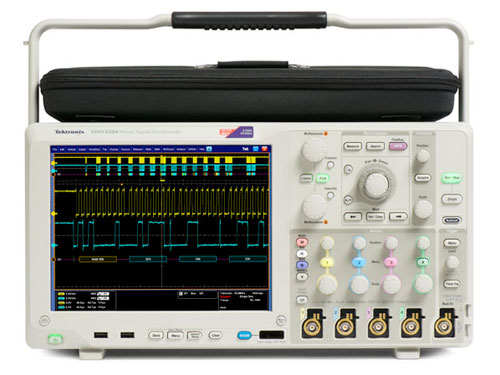

當工程師設計的數據速率越來越快，定時裕量越來越小，需要示波器擁有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了優異的信號保真度、2 GHz 和 10 GS/s 采樣速率、以及高級分析和數學功能，滿足您的工作臺和實驗室需要。示波器上可以運行基于 Windows 的分析軟件。MSO 型號包括 16 條數字定時通道，所有型號可以配備為解碼常用的串行協議，為您的系統提供全面視圖。
泰克MSO/DPO5000示波器具備多種測試功能，以下是對其主要測試功能的歸納：
一、基本測試功能
高帶寬和高采樣率：
MSO/DPO5000系列示波器具備高達2 GHz的帶寬和10 GS/s的采樣率(單通道或雙通道實時采樣率)，能夠捕捉高速信號，確保信號的完整性。
多通道記錄：
提供4個模擬通道，記錄長度高達12.5M點(MultiView Zoom功能下可達250M點)，支持多通道同時采集和記錄，便于對復雜信號進行分析。
靈活的捕獲率設置：
提供FastAcq技術，最大波形捕獲速率超過250,000波形/秒，以及FastFrame分段內存采集功能，支持超過310,000幀的捕獲，確保不會錯過任何重要信號。
二、高級分析功能
信號保真度和噪聲降低：
示波器配備標準無源電壓探頭，具有小于4 pF的電容負荷及500 MHz或1 GHz的模擬帶寬，可選帶寬限制濾波器，降低噪聲，提高低頻測量精度。
串行協議解碼：
所有型號均配備16條數字定時通道，并支持常見的串行協議解碼(如I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網和MIL-STD-1553B等)，為系統分析提供全面支持。
自動測量和報告：
自動測量功能可確保簡單、可重復的電源質量、開關損耗、磁損耗和諧波測量等，滿足高效電源轉換器的測量要求。同時，可生成詳細的測試報告，便于后續分析和歸檔。
三、特定應用測試功能
功率測量和分析：
選件PWR提供用于功率器件和電源的檢定和測試的高級功率測量和分析解決方案。
USB電源適配器自動一致性測試：
選件USBPWR支持USB 2.0電池充電器技術規范v1.1和IEC 62684的USB電源適配器自動一致性測試。
串行數據包內容協議觸發和解碼：
針對CAN、LIN和FlexRay總線，選件SR-AUTO提供串行數據包內容協議觸發和解碼功能。同時，還支持BroadR-Reach、MOST等串行設備的互操作性測試。
射頻和矢量信號分析：
SignalVu射頻和矢量信號分析軟件可在一臺儀器中同時實現矢量信號分析儀功能、頻譜分析儀功能及數字示波器的強大觸發功能，適用于寬帶設計和頻譜事件的檢定。
總之，泰克MSO/DPO5000示波器以其高性能、多通道記錄、高級分析功能以及特定應用測試功能等特點，在電子測量和測試領域具有廣泛的應用前景。
