通常情況下，探頭有一條地線和一條信號線，地線就是和示波器輸入端子外殼通的那一條，一般是夾子狀的，信號線一般帶有一個探頭鉤，連接需要把示波器地線接到設備的地，把信號線端子接到信號端，注意如果要測量的信號和市電沒有隔離，則不能直接測量。

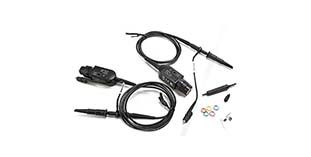

由于示波器和探頭種類很多，今天以混合信號示波器 (MSO) 的為例，為大家簡單介紹下示波器探頭如何連接設備的。
示波器探頭接設備的方法是什么?
1.如果需要，可關閉被測設備的電源
關閉被測設備的電源只能防止連接探頭時兩條電源線意外短路可能造成的損壞。由于探頭上無電壓顯示，因此可對示波器保持供電。
2.將探頭電纜連接到連接器上
將數字探頭電纜連接到混合信號示波器上的 DIGITAL Dn - D0 連接器。數字探頭電纜已裝了固定接頭，因此只能以一種方式進行連接。您無需關閉示波器的電源。
MSO電纜的工作溫度范圍為0°C至55°C，其非工作(存儲)溫度范圍為-40°C至70°C。
3.探頭夾子將接地導線連接通道
使用探頭夾子將接地導線連接到每組通道，使用接地導線可提高傳至示波器的信號的保真度，確保準確的測量。
4.夾子連接導線
將夾子連接到其中一根探頭導線。
5.將夾子連接到要測試的電路中的節點
6.針對高速信號連接
對于高速信號，將接地導線連接到探頭導線，夾子連接到接地導線，將夾子連接到被測設備中并使其接地。
7.重復上述步驟，直到連接所有相關的點
連接泰克示波器探頭和被測電路時的注意事項：
測試的第一步是將待測信號正確接入示波器。
1.探頭與被測電路連接時，探頭的接地端必須與被測電路的接地線連接。否則，在懸浮狀態下，示波器與其他設備或地面之間的電位差可能導致觸電或損壞示波器、探頭或其他設備。
2.測量建立時間短的脈沖信號和高頻信號時，請盡量將探頭的接地導線靠近被測點。接地導線過長可能導致振鈴或過沖等波形失真。
3.建議使用探頭專用接地附件，以避免接地導線對高頻信號測試的影響。
4.為避免測量誤差，請務必在測量前檢查和校準探頭。
5.對于高壓試驗，需要使用專用的高壓探頭，確認正負極后，才能通電開始測量。
6.當兩個測試點都不在接地電位時，應進行浮動測量，也稱為差分測量，并使用專業的差分探頭。
以上是關于示波器探頭接設備的相關內容，僅供參考!!!
