示波器探頭衰減x1與x10的有什么區別?
2022/10/31 10:51:26

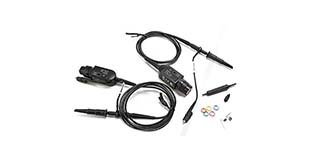

示波器探頭對測量結果的準確性以及正確性至關重要，它是連接被測電路與示波器輸入端的電子部件。最簡單的探頭是連接被測電路與電子示波器輸入端的一根導線，復雜的探頭由阻容元件和有源器件組成。那么示波器探頭衰減x1與x10的有什么區別?
1、示波器探頭衰減x1與x10的區別
1、X1，表示信號沒有經過衰減進入示波器
2、X10，表示信號衰減10倍進入示波器(當示波器也設置為X10檔，直接讀數即可，當示波器設置為X1檔，示波器上讀數應擴大10倍才為真實值)
2、什么時候使用X1和X10?
(1)對于未知信號，最好使用X10檔，以免燒壞儀器
(2)對于比如VCO的VTUNE引腳，最好使用X10檔，因為信號比較敏感。衰減后對信號干擾較少
(3)測量晶振等內阻較大，輸出阻抗大的線路時，使用X10檔，可以獲得比較精確的幅度值。起到提高輸入阻抗的作用。
以上是關于示波器探頭的相關內容，僅供參考!!!
