熟練使用示波器的工程師知道，在日常測試中，校準示波器和電流探頭是一項簡單但必不可少的任務。 那么我們如何校正示波器探頭呢?

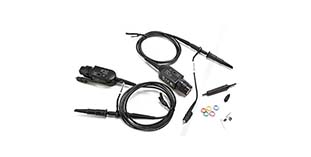

探頭是示波器測量系統的一部分，很多高帶寬的探頭都必須是有源探頭，有源探頭內部的有源放大器的增益和偏置隨著溫度或者時間老化可能會有漂移，為了補償這種漂移，就需要定期對探頭進行校準。
探頭的選擇和使用需要考慮如下兩個方面：
其一：因為探頭有負載效應，探頭會直接影響被測信號和被測電路;
探頭的負載效應包括下面3部分：
1. 阻性負載效應;
2. 容性負載效應;
3. 感性負載效應。
其二：探頭是整個示波器測量系統的一部分，會直接影響儀器的信號保真度和測試結果。
如何校正示波器探頭?
(1)DC增益與偏置校準
DC校準是示波器最常用的校準方式，比較校準信號輸出(標準的直流電壓)與示波器實際測試到的校準信號電壓，用于修正探頭測試直流電壓的增益以及偏置的偏差。DC校準過程是確定線性方程y=mx+b系數m，b的值。探頭的DC校準至少需要1年進行1次，更頻繁時會幾個月甚至每天進行一次。
(2)AC校準
測試高速信號的高性能示波器，由于帶寬非常寬，很難保證帶內幅頻和相頻響應絕對平坦。為了提高測量精度，就需要校準帶內的頻率響應，使示波器和探頭測試系統在全部帶寬內，不同頻點具有一致的幅度和頻率響應。
DC校準不能修正頻率響應。探頭AC校準方法，是使用網絡分析儀測試有源探頭放大器的S參數，通常測試每個頻點的損耗，修正探頭頻率響應。
示波器廠商在出廠時會測試每只探頭放大器的S參數并存儲在探頭內部的存儲器中，用戶使用探頭時，示波器讀取探頭S參數做AC校準。
(3)用戶現場AC校準
上述探頭AC校準過程，使用廠商出廠提供的固定S參數做校準，無法充分考慮到探頭連接附件在不同實際情況下的損耗。實際上，用戶的使用環境差異很大，如不同的探頭連接前端長度。對于幾十GHz帶寬示波器與探頭，根據用戶使用環境和測試附件進行AC校準非常必要。
以上是關于示波器探頭校正的相關內容，供大家參考!!!
