探頭的種類很多，其中⾼壓差分探頭在開關 應⽤中⼗分⼴泛，那么示波器差分探頭延時如何測量?今天了解一下吧!!!

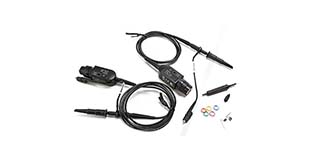

差分探頭是什么?
常見的差分探頭中有⼀類是針對低壓信號的，在⾼速的數字電路中這種差分信號⽐較常見，這⼀類差分探頭的測量電壓常見的幅值是 ±8V ，帶寬⼀般在 1GHz 以上;另⼀類是專門針對⾼壓測量的，測量電壓⾼達上 KV ，在開關電源測量中這種差分信號⽐較常見，這類差分探頭叫⾼壓差分探頭，測量電壓⼀般在 KV 級別，帶寬在 20MHz—100MHz 范圍內⽐較常見。
差分探頭主要是針對浮地系統的測量。電源系統測試中經常要求測量三相供電中的⽕線與⽕線，或者⽕線與零(中)線的相對電壓差，很多⽤戶直接使⽤單端探頭測量兩點電壓，導致探頭燒毀的現象時有發⽣。這是因為：⼤多數⽰波器的 “ 信號公共線 ” 終端與保護性接地系統相連接，通常稱之為 “ 接地 ” 。這樣做的結果是：所有施加到⽰波器上，以及由⽰波器提供的信號都具有⼀個公共的連接點。該公⽤連接點通常是⽰波器機殼通過使⽤交流電源設備電源線中的第三根導線地線，將探頭地線連到⼀個測試點上。如果這時使⽤單端探頭測量，那么單端探頭的地線與供電線直接相連，后果必然是短路。這種情況下，我們需要差分探頭進⾏浮地測量。
示波器差分探頭延時如何測量?
(1)⾸先，我們⽤信號發⽣器⽣成⼀個信號，其頻率為1KHz，幅值為20V峰峰值。接著給示波器的通道⼆接上⼀根BNC多轉的線，然后將信號發⽣器⽣成的信號輸⼊到示波器的通道⼆。最后，給示波器的通道⼀接上差分探頭，并接上通道⼆轉出的信，即也同樣接⼊信號發⽣器的波形。
這樣⼀來，通道⼀就是通過差分探頭輸⼊了信號發⽣器的信號，⽽通道⼆就是直接接⼊信號發⽣器的信號。
(2)然后我們調節示波器的垂直擋位和時基，使得通道⼀和通道⼆的波形處于合適的顯示位置。接著我們打開光標，將光標分別移動到各⾃通道信號與其零點線的交匯處，這樣就可以保證光標在通道⼀、通道⼆的交匯點是各⾃相同的位置點。那么這個時候，光標的差值即為該差分探頭的傳播延時。如下圖可以看到，⻩⾊的通道⼀(差分探頭)要落后于藍⾊的通道⼆(直連信號源)，因為差分探頭通道⼀相對于通道⼆直連信號源具有⼀定延時。⽤這樣的⽅法，就可以⼤致測出差分探頭的傳播延時了。
以上是關于差分探頭的相關內容，供大家參考!!!
