示波器高帶寬信號的測量 ( 100 MHz)要求有哪些?
2022/8/29 10:26:53

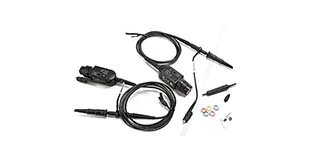

差分探頭是示波器的一種測量探頭。差分探頭因此成為現代示波器的主流配件。那么示波器高帶寬信號的測量 (> 100 MHz)要求有哪些?接下來一起看看吧!!!
探頭從總體上可分為無源探頭和有源探頭兩大類型，而寬帶寬示波器和有源探頭的用戶還需要在單端探頭和差分探頭之間還要做出選擇。差分探頭主要用于觀測差分信號：差分信號是相互參考、而不是以地作為參考點的信號。普通的單端探頭也可以測量差分信號，但得到的信號與實際信號相差很大，有可能出現“地彈”現象。
示波器高帶寬信號的測量 (> 100 MHz)要求有哪些?
1.非常高的帶寬,很低的輸入電容
2.整個帶寬內都具有好的 CMRR
3.大動態范圍
4.非毀壞性接入表面貼封器件
示波器高帶寬差分探頭應用:
1.磁存儲媒介設計-硬盤驅動器, 視頻存儲設備, 磁帶存儲設備
2.數字電路設計(地跳動問題)
3.半導體性能測試
4.通信信號
