如何連接使用射頻源和頻譜分析儀?
2021/8/5 11:31:48
如何連接使用射頻源和頻譜分析儀?接下來我們來看看!

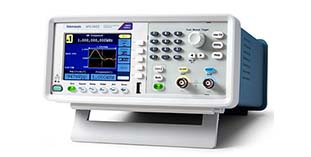

射頻信號源是一種應用間接合成法，通過鎖相環路將主振源的頻率與參考頻率源的頻率聯系起來的校準射頻無線電測量儀器。射頻信號源常用于校準光譜分析儀、調制度分析儀、功率計、頻率計、射頻毫伏表、高頻數字示波器等多種射頻無線電測量儀器。
如何連接使用射頻源和頻譜分析儀?可參考以下步驟：
射頻源:點擊FREQ，設定頻率為1GHz，點擊LEVEL，設定電平為-20dBm;
點擊MOD→調幅，打開，設置調制參數，調制頻率為1KHz，調制深度為100%
點擊RF/on，打開輸出;
頻譜分析儀：
首先，點擊FREQ，將中心頻率設置為1GHz;
然后，點擊SPAN，將掃寬設置為10KHz;
接著，按BW，濾波帶寬300Hz，穩定波形后點擊Peak，標記最大點;
最后，讀取其他峰值頻率。
