邏輯分析儀的使用過程有哪些步驟?
邏輯分析儀的使用過程有哪些步驟?我們來看看!

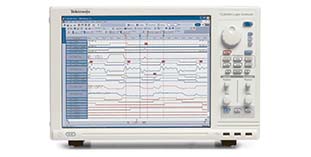

邏輯分析儀主要測量數字電路。由于數字電路的固有特性，邏輯儀不測量電壓的具體值和被測信號的模擬特性，而是測量信號的電平。其測量原理是采用一定的頻率，比較輸入信號和設定的限制電壓，輸入電平大于限制電壓時為邏輯1，輸入電平低于限制電壓時為邏輯0。
邏輯分析儀的操作過程可分為四個步驟:
(1)觀察波形。
觀察波形中是否有毛刺、干擾、頻率是否正確等。
(2)時序測量。
時序分析被測信號，排除操作沖突、時序協調等問題。
(3)輔助分析。
完善的分析功能分析總線信號或高級協議，加快開發進度。
(4)排除錯誤。
利用強大的觸發功能捕捉錯誤，消除系統中隱藏的錯誤，提高產品的可靠性。
示波器和邏輯分析儀有什么區別?
從電壓等級來看，邏輯分析儀只能觀察信號的高低電平(邏輯電平)，而示波器可以觀察信號的具體電壓;
從輸入通道數來看，邏輯分析儀可以輕松實現多通道(16或更多)的同時測量，便于并行信號的分析。示波器最多可以同時測量4個通道;
相對而言，邏輯分析儀的應用更傾向于數字電路的時序邏輯分析，而不關注信號本身的波形結構;雖然示波器可以測量整個信號的波形，分析信號的異常和干擾，但它不能長時間、多通道記錄信號的時序邏輯，分析時序邏輯的能力較弱。
雖然目前邏輯分析儀和示波器在測試原理上還是有很大區別的，但是隨著電子技術的快速發展，兩者的功能會逐漸重疊，直到兩者結合成一種儀器。
