示波器高壓差分探頭有何用途？
2021/6/2 16:54:49
示波器高壓差分探頭有何用途?
示波器高壓差分探頭有何用途?大家一起來看看吧!!!

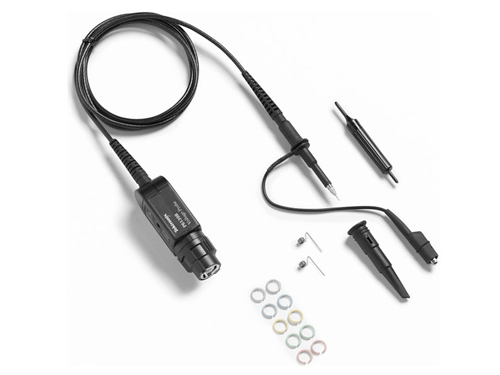

示波器高壓差分探頭是什么?
示波器“差分”探頭是有源探頭，它有兩個輸入端口(正極和負極)和一個獨立的地線;它通過一根50Ω的單端電纜，向示波器通道傳輸其輸出信號。兩個輸入端口上的電壓差與輸出信號正相關。
示波器差分探頭用于檢測相互參照而不是以地為參照的信號，以及直流偏壓較大或其他共模信號中的弱信號(如電源線噪聲)。
選定新探頭時，需要考慮以下因素：
(1)檢測探針輸入阻抗，并考慮對電路的影響。對于高頻負載，影響越來越大，請確保使用盡可能短的接地導線。
(2)探測器應在整個帶寬范圍內有一個平坦的傳輸響應，否則將導致測量結果的扭曲。扁平的傳輸響應保證了探頭輸出信號與探頭輸入信號完全一致，并能完整地傳送給示波器。
(3)由于最優的測量結果依賴于探頭和接線，因此合理的選擇和適當的使用探頭阻尼附件可以提高測量的精度和可重復性。
(4)它和探針一起工作，組成一個完整的測量系統。全面理解探針對整個系統帶寬的影響，可以幫助你更加清楚地選擇最適合自己的示波器和探針。
