如何用函數信號發生器產生低占空比的信號呢?接下來一起看看吧!!!
如何用函數信號發生器產生低占空比的信號
第一步，設置脈沖
首先選擇方波功能，設置脈沖的輸出幅度為 1Vpp。 接著按脈沖寬度設置相應的頻率。按我們前面的計算，2s 周期的頻率為 500kHz(正1s，負1s)。
第二步，設置突波
按 Shift，然后按 Burst(Burst 指示器被點亮)選擇33120A 的突波模式。再按 Shift 和 Recall Menu 把突波 計數設置為 1，使您能直接取顯示上的突波計數命令。
通過在菜單結構中的往下移動(按向下箭頭，↓)，驗 證計數確實設置為 1 。為在存儲器中保存此值， 按 Enter。下一步是確保 500kHz 信號中沒有任何相移，即 把突波相位設置為 0°。再次按 Shift 和 Recall Menu, 然后按向右箭頭 (>)，直到顯示中出現突波相位。使用 向下箭頭(↓) 把相位設置為 0°。再按 Enter 保存該值 和退出菜單。
第三步，設置突波
現在把突波率設置至所需要的 5kHz 頻率。再次按Shift，然后按 Recall Menu，以跳入菜單。按向右箭頭(>)直到顯示中出現突波率，用向下箭頭(↓)送入 5kHz值。按 Enter 保存該值。
第四步，把突波源設置為內部
對于33120A，可通過內部或外部觸發突波模式。在 這一案例中，我們將使用內觸發的突波模式。對于最終 時間，按 Shift>Recall Menu，然后用向右箭頭( > )， 直到顯示中出現突波源。用向下箭頭(↓)驗證突波模式 設置為 INT(內部)。您可通過把旋鈕旋到零(只有一 個旋鈕)把它設置到 INT。再次用 Enter 保存該值。檢 查示波器上的輸出示出擴展的標度。您將看到讀出頻率為5kHz，脈沖寬度為 1ms，占空比為 0.5%，全都符合我們的要求。

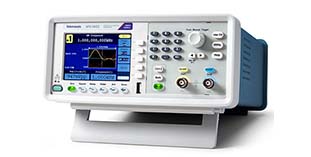

例：AFG1000 任意波形/函數發生器
為教育用戶定制。 提供 25MHz 或 60MHz 帶寬，2 個輸出通道，在整個帶寬內 1mVpp 到 10Vpp 輸出振幅，泰克 AFG1000 任意波形/函數發生器可以生成各種實驗室測試所需波形。最重要的是，它在泰克任意函數發生器系列中最物有所值。
AFG1000 任意波形/函數發生器具有一下優勢
生成更精準波形輕松得到更精確的實驗室測試結果。
生成各種實驗室測試所需波形。
讓使用者更快地掌握使用技巧。
為教育使用者在實驗室中檢測和調試復雜儀器提供便捷。
為測量頻率/周期/脈寬/占空比提供了簡便精確的方式。
泰克用高質量的售后服務提升用戶感受。
