常見探頭種類

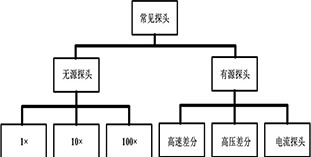

常見探頭分類如下圖所示：
其中無源探頭常見的有1×、10×、100×三種規格，一般情況下，1×探頭多為低帶寬探頭，適用于測量低頻低電壓的信號，100×探頭耐壓值一般較高，適用于一些高壓測量情景，而10×探頭的帶寬一般都比較高，適用于較高速信號的測量。
有源探頭中，高速差分探頭適用于高速信號的測量，其帶寬很高，而且探頭負載效益很小，但是一般都價格昂貴。高壓差分探頭一般適用于對高壓場合的測試，與無源探頭相比，不僅輸入電壓更高，一般都在1000V以上，而且由于其兩根測量線對地阻抗都非常高，使其可以直接進行非接地測量，比如在測量市電時，無源探頭的地線必須接到市電的地線上，只能測量L或者N與地線之間的電壓，而高壓差分探頭卻可以進行任意兩線間的測量。電流探頭用于對電流進行測量，有些電流探頭只能測量交流，有些也可以進行直流測量。
探頭的使用注意事項
在探頭的使用上，還需要考慮一些問題：
1、安全

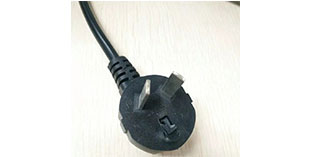

使用探頭進行測量時，最重要的就是安全問題。比如使用無源探頭時，探頭的地線與示波器的地是連接在一起的，當示波器安全接地的時候，探頭是安全的。但是當示波器沒有安全接地時，探頭的地線就會存在一定的電壓從而給使用者帶來危險。具體情況如下圖所示：

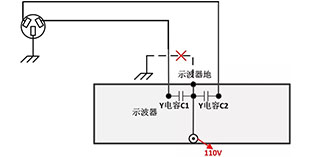

示波器接地
由于Y電容的原因，導致原本的接地點電壓就不在是0V，而是L與N之間電壓的一半也就是110V電壓，這個電壓會對人體進行傷害。所以示波器的測量過程中，一定要保證接地良好，或者采用隔離變壓器進行完全的安全隔離，否則有可能會導致使用者觸電。

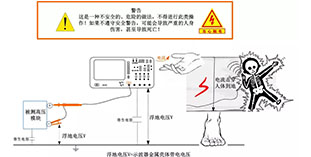

而且此時如果探頭的地線是接到了一個比較高的電壓上，比如說市電的火線上時，就會導致整個示波器外殼都帶有220V高壓，這時人再觸碰示波器時就會發生直接觸電，這種情況非常危險，相當于直接將手插入市電插排。
2、連接順序
探頭通過示波器電源線的地線間接接地，而被測系統可能是一個懸浮的系統，為避免危險，地線必須先連接到地上，將示波器與被測系統共地，然后才能將探頭探針點在測試點上。而當斷開探頭時，也要先斷開探針，然后再斷開地線。
3、阻抗
使用探頭時，需要考慮與示波器的匹配問題。常見的無源探頭，一般需要示波器的阻抗檔位是1MΩ阻抗。而一些有源探頭則是需要50Ω阻抗。使用探頭前，要看說明書上對應阻抗的說明，來選擇相應的示波器檔位與之匹配。
4、帶寬
當使用探頭進行測量時，整個系統的帶寬就是由探頭帶寬和示波器帶寬兩部分組成的，其中任何一個帶寬不足，都會導致最終測量結果不能達到要求。比如選用一個100M的探頭配套一個500M的示波器，那么帶寬最多也就只有100M左右，這樣就無法發揮500M示波器的帶寬優勢。所以合理選擇示波器與探頭，才能讓測試帶寬達到要求。
5、電壓
選擇探頭時，還需要考慮測試信號的電壓，一方面要保證測試電壓不要高于探頭的最大輸入電壓，另一方面也要保證探頭輸出的信號在示波器的可測量范圍內。這需要測試者根據測試信號的電壓來選擇探頭。比如要測量600Vpp的電壓信號，就需要選擇耐壓值超過600Vpp的探頭，而一般示波器最大測量電壓是80V，所以需要選擇一個衰減比大于8的探頭。而如果需要測量的信號是10mVpp的電壓信號，則就需要采用無衰減的探頭進行測量。
6、地線的影響
傳統的使用習慣上，示波器的接地方式就是那根長長的接地夾線。這種接地方式，確實是一種簡單方便的接地方式，但是卻并不是一種嚴謹的、準確的接地方式。

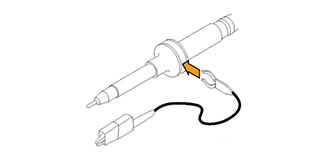

接地夾線示意圖
由于地夾線比較長，其會形成一個寄生電感Lgnd，隨著夾線的增長，這個電感也會增大，而這個回路電感會和示波器探頭的輸入電容Cin產生諧振。這就導致示波器的幅頻特性變得不平坦，導致測量不準確。下圖為使用接地夾時的等效電路。

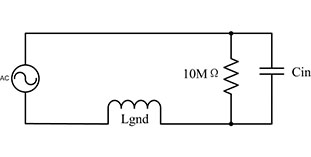

接地夾線等效電路圖
下圖為用該等效電路仿真出的頻譜特性曲線：
頻譜特性曲線
可以看出，在60MHz以上的頻率，幅度已經產生了超過3dB的過沖，而到達100M左右時，過沖到最大幅度。所以如果采用地夾，測量超過60MHz的信號就會產生比較大的失真。正確的方式應該是采用接地彈簧。接地彈簧具有非常小的電感，可以大大提升探頭的帶寬。

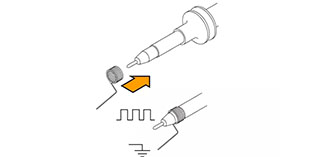

接地彈簧示意圖
而且使用彈簧，也會減小接地環路面積，大大較小空間噪聲的輻射干擾。
7、補償電容的調節
對于10×無源探頭，其等效模型如下圖所示。

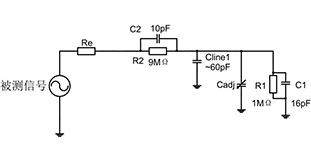

探頭等效電路
其中C1和Cline1是示波器和通訊電纜的寄生電容，是無法去除的。由于R2的原因，勢必會產生一個低通濾波器，這就導致探頭無法通過高頻信號。為了提高探頭帶寬，探頭中會加入C2，來進行補償。
計算可得該系統的零點：
系統極點為：
只有使得這兩個點重合，才能讓探頭帶寬得以平坦。而示波器的輸入電容C1和通訊電纜的電容Cline1都有一定的變化范圍，所以必須加入一個可調電容Cadj來進行匹配。實際使用時，需要通過這個可調電容來將探頭帶寬調節平坦。具體方式是將探頭鏈接到示波器的校準片上，然后通過調節探頭補償裝置上的調節器，將方波調節平坦。下圖為調節圖例。當屏幕上的波形變為方波時，表示探頭調節成功。

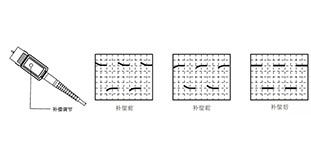

探頭補償示意圖
8、探頭的負載效應

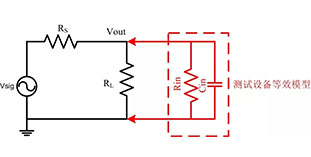

前文提到過，探頭都是具有輸入電容和輸入電阻的，這就導致其并不能當成一個阻抗無窮大的設備，其測量時的等效模型如下圖所示。
根據電路知識可知，對于直流信號而言，與未接入探頭前相比，Vout會有所下降，因為現在的負載不再是RL，而是RL與Rin并聯后的電阻，這勢必小于原來的電阻RL。而對于交流信號而言，還需要在并聯上一個電容Cin產生的阻抗。而這個阻抗會隨著頻率的增加而逐漸減小。這就是有些情況下探頭點上去，電路無法正常工作的原因。在使用探頭測量時，需要評估探頭的負載效應對被測試系統產生的影響。比如一般的1×探頭，輸入電容高達150pF左右，如果接入到一個50Ω系統中，會產生一個40M左右的低通濾波器，如果被測信號接近或者高于這個頻率時，就會導致被測系統工作異常。進行高頻測量時，探頭的輸入電容越小，對系統產生的影響也就越小。
