示波器探頭判斷維修
2019/7/9 17:05:07

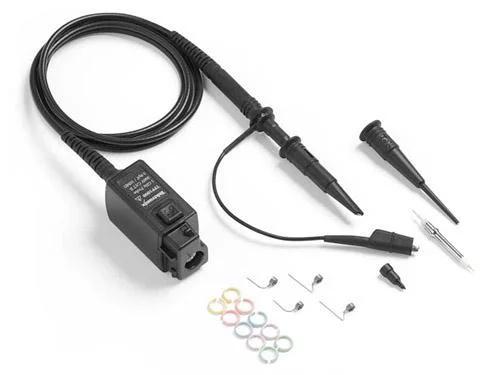

測量儀器示波器工作中探頭的使用從來不缺席，示波器探頭使用損壞后的維修不是跟復查的事情，但對于新手來說，還是不會，所以今天泰克示波器就分享示波器探頭損壞與預防手段。
一、機械損壞
預防手段：
（1）探頭必須垂直接觸被測物，且壓力不能超過1.3KG
（2）為了避免探針斷掉，當探頭不用時，不要將探針留在被測裝置的被測點
（3）避免探針與過熱物體連接。
（4）操作探頭時要小心。要防止肌膚受傷，使用探頭時要小心。不使用時，要為探針蓋好保護帽。
2.接地線損壞或老化
成因：
過度按壓探頭或過度彎曲連接部位 2線纜過度拉伸，纏繞。
預防手段:
（1）手握探頭時需握在堅實的部位，避免過度按壓探頭和電纜線連接部位
（2）避免在操作過程中或存放時電纜線被過度拉緊，例如糾纏，過度彎曲拉扯。
二、電氣損壞
1、電應力過度損傷
成因：
超出使用量程 2不帶地線測試
預防手段：
（1）使用前仔細閱讀使用手冊，保證探頭在使用時，同一通道輸入信號在探頭的最大輸入信號之內。
（2）使用時保證探頭有良好的接地點，避免示波器與被測物中間會產生電位差
2、靜電放電損傷探頭
成因：
儲存，運輸不防靜 2操作不規范導致靜電放電
預防手段：
（1）探頭對靜電很敏感。在操作探頭時，要一直佩戴防靜電手腕帶。
（2）儲存運輸中，應使用防靜電袋進行靜電屏蔽。
調節示波器探頭阻抗匹配的方法如下：
首先將示波器的輸入選擇打在GND上，然后調節Y軸位移旋鈕使掃描線出現在示波器的中間。檢查這時的掃描線是否水平(即是否跟示波器的水平中線重合)，如果不是，則需要調節水平平衡旋鈕(通常模擬示波器有這個調節端子，在小孔中，需要用螺絲刀伸進去調節。數字示波器不用調節)。
然后，再將示波器的輸入選擇打到直流耦合上，并將示波器探頭接在示波器的測試信號輸出端上(一般示波器都帶有這輸出端子，通常是1KHz的方波信號)，然后調節掃描時間旋鈕，使波形能夠顯示2個周期左右。調節Y軸增益旋鈕，使波形的峰-峰值在1/2屏幕寬度左右。然后觀察方波的上、下兩邊，看是否水平。
如果出現過沖、傾斜等現象，則說明需要調節探頭上的匹配電容。用小螺絲刀調節之，直到上下兩邊的波形都水平，沒有過沖為止。當然，可能由于示波器探頭質量的問題，可能調不到完全無失真的效果，這時只能調到最佳效果了。
一、機械損壞
1.探針折斷：
施加過度壓力 2探測完畢后未能及時從被測裝置移走3使用不當造成損壞
預防手段：
（1）探頭必須垂直接觸被測物，且壓力不能超過1.3KG
（2）為了避免探針斷掉，當探頭不用時，不要將探針留在被測裝置的被測點
（3）避免探針與過熱物體連接。
（4）操作探頭時要小心。要防止肌膚受傷，使用探頭時要小心。不使用時，要為探針蓋好保護帽。
2.接地線損壞或老化
成因：
過度按壓探頭或過度彎曲連接部位 2線纜過度拉伸，纏繞。
預防手段:
（1）手握探頭時需握在堅實的部位，避免過度按壓探頭和電纜線連接部位
（2）避免在操作過程中或存放時電纜線被過度拉緊，例如糾纏，過度彎曲拉扯。
二、電氣損壞
1、電應力過度損傷
成因：
超出使用量程 2不帶地線測試
預防手段：
（1）使用前仔細閱讀使用手冊，保證探頭在使用時，同一通道輸入信號在探頭的最大輸入信號之內。
（2）使用時保證探頭有良好的接地點，避免示波器與被測物中間會產生電位差
2、靜電放電損傷探頭
成因：
儲存，運輸不防靜 2操作不規范導致靜電放電
預防手段：
（1）探頭對靜電很敏感。在操作探頭時，要一直佩戴防靜電手腕帶。
（2）儲存運輸中，應使用防靜電袋進行靜電屏蔽。
調節示波器探頭阻抗匹配的方法如下：
首先將示波器的輸入選擇打在GND上，然后調節Y軸位移旋鈕使掃描線出現在示波器的中間。檢查這時的掃描線是否水平(即是否跟示波器的水平中線重合)，如果不是，則需要調節水平平衡旋鈕(通常模擬示波器有這個調節端子，在小孔中，需要用螺絲刀伸進去調節。數字示波器不用調節)。
然后，再將示波器的輸入選擇打到直流耦合上，并將示波器探頭接在示波器的測試信號輸出端上(一般示波器都帶有這輸出端子，通常是1KHz的方波信號)，然后調節掃描時間旋鈕，使波形能夠顯示2個周期左右。調節Y軸增益旋鈕，使波形的峰-峰值在1/2屏幕寬度左右。然后觀察方波的上、下兩邊，看是否水平。
如果出現過沖、傾斜等現象，則說明需要調節探頭上的匹配電容。用小螺絲刀調節之，直到上下兩邊的波形都水平，沒有過沖為止。當然，可能由于示波器探頭質量的問題，可能調不到完全無失真的效果，這時只能調到最佳效果了。
