【探頭知識普及】差分探頭的應用
2018/10/24 9:21:05
什么是差分探頭？差分探頭的工作原理?差分探頭的用途?

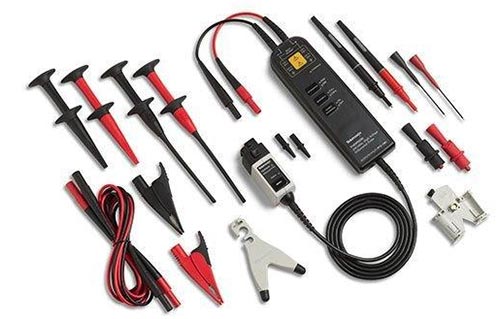

差分探頭，是探頭的一種，差分探頭是利用差分放大原理設計出來的示波器探頭。
什么是差分探頭？
差分探頭，是探頭的一種，差分探頭是利用差分放大原理設計出來的示波器探頭。
差分探頭可將任意間的兩點浮接信號，轉換成對地的信號，以供應示波器、電表、或計算機使用,非常多的電路，尤其是電機電路，含有直流抵補(DC OFFSET) 或交流抵補(AC OFFEST)甚至完全沒有對地回路，此時冒然使用示波器將造成觸電，或損壞示波器，或造成電線走火，此時唯有使用差分探頭才是好的選擇。
差分探頭工作原理
差分探頭主要用于觀測差分信號。差分信號是相互參考、而不是以地作為參考點的信號。普通的單端探頭也可以測量差分信號，但得到的信號與實際信號相差很大，有可能出現“地彈”現象。
差分放大原理是指一對信號同時輸入到放大電路中，然后相減，得到原始信號。差分放大器是由兩個參數特性相同的晶體管用直接耦合方式構成的放大器。若兩個輸入端上分別輸入大小相同且相位相同的信號時，輸出為零，從而克服零點漂移。
差分探頭用途有哪些？
差分探頭主要用于觀測差分信號。差分信號是相互參考、而不是以地作為參考點的信號。普通的單端探頭也可以測量差分信號，但得到的信號與實際信號相差很大，有可能出現“地彈”現象。
差分探頭的應用領域主要是電源轉換器、逆變器、馬達控制、開關電源行業。
