便宜好用又輕便的8通道記錄儀，你值得擁有
2018/10/17 9:30:18

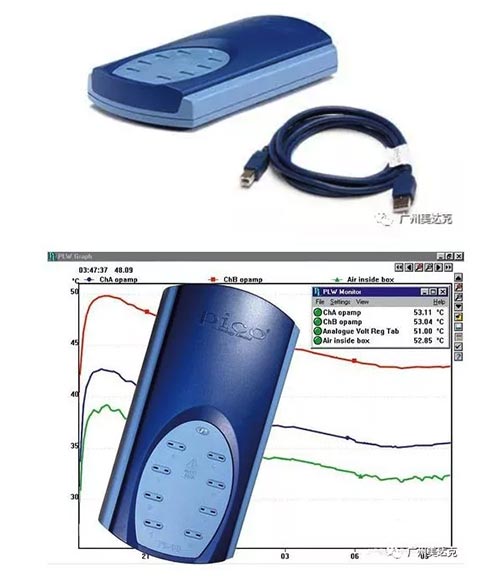

USB TC-08是英國Pico Technology公司研發生產的一款八通道熱電偶溫度記錄儀，用于實時在線測試、顯示和記錄溫度值，支持各種類型的熱電偶，包括B，E，J，K，N，R，S，T型。實際上，USB TC-08不僅僅可以測試溫度，還可以測量電壓，電流，甚至是第三方傳感器的信號，可選四種輸入范圍：0-5V，±50mV，±500mA，和4-20mA。下面以4-20mA電流信號輸入為例介紹USB TC-08熱電偶溫度記錄儀如何測量電壓和電流信號。

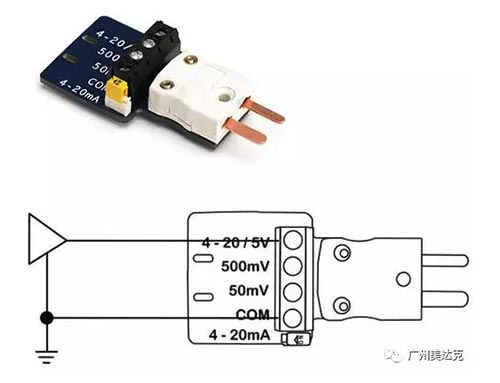

1、連接測試電路。將電路的負極連接至接線端子板的COM端，將電路的正極連接到4-20/5V輸入端。無需焊接即可將導線連接接線端子板上。

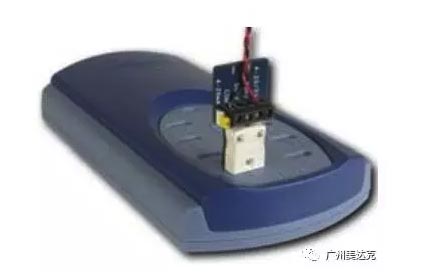

2、將接線端子板上4-20mA處的黃色開關打向“ON”。然后將接線端子板插入TC-08任一通道上。

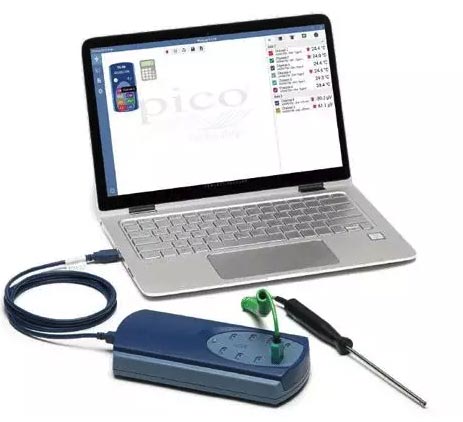

3、用記錄儀配套的USB數據線將TC-08連接到電腦的USB接口上。TC-08會自動在電腦上安裝驅動，待驅動安裝完成之后進行下一步。

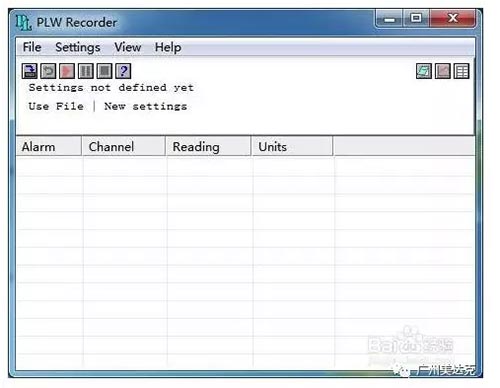

4、運行電腦上已經提前安裝好的PicoLog數據采集軟件。點擊File>>New Setting對TC-08進行設置。

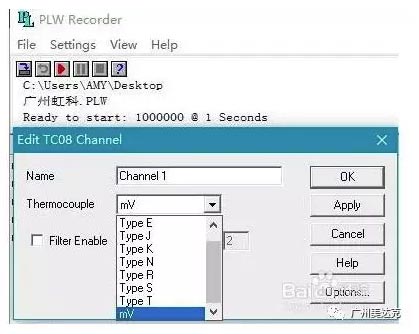

5、編輯USB TC-08插入接線端子板對應的一個通道，將“Thermocouple”設置成“mV”。
6、設置完成后，PicoLog將在監視窗口顯示施加至接線端子板的電流對應的電壓，通過換算即可得到測量的電流值。PicoLog所顯示的與輸入電壓相對應的輸出電壓如下：
輸入范圍 PicoLog電壓
0-5V 0-50mV
0-500mV 0-50mV
0-50mV 0-50mV
4-20mA 9.6-48mV
