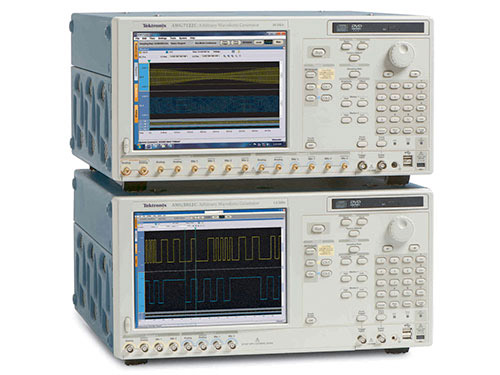

AWG7000 任意波形發生器
- AWG7000
- 不折不扣的性能，最大程度的靈活性。 AWG7000 系列任意波形發生器具有最高 24 GS/s 和 10 位垂直分辨率，為不斷增加的測量挑戰提供業內最佳的信號激勵解決方案。可方便地生成非常復雜的信號，全部帶有可控制的抖動、噪聲和其他信號損傷。AWG7000 系列任意波形發生器是寬帶信號發生、高速串行數據接收機加壓測試或者需要復雜信號創建的任何應用中非常理想的解決方案。

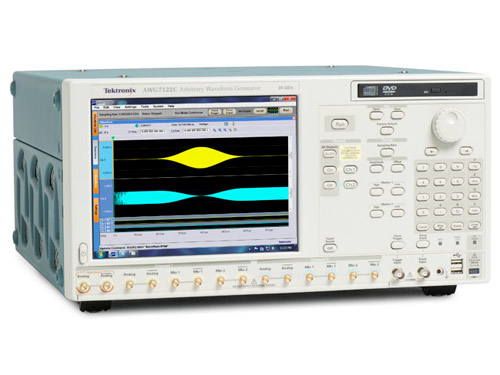

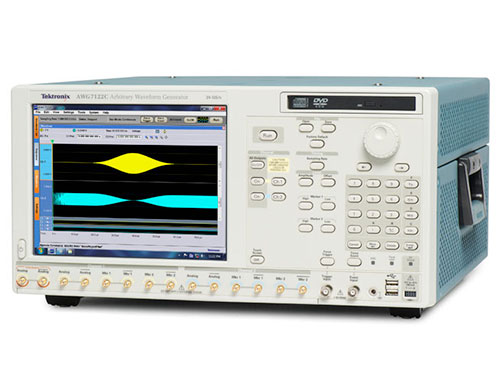

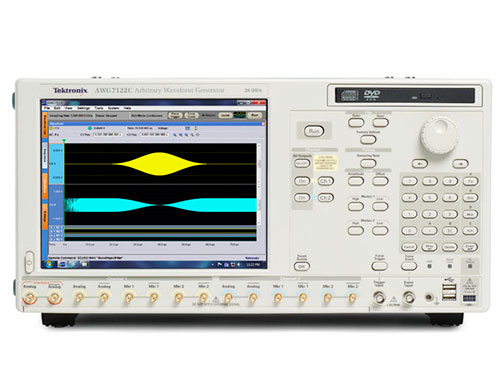

- AWG7122C
- 報價:
| 模擬通道 | 模擬帶寬 | 輸出頻率 | 記錄長度 | 最大采樣率 | 垂直分辨率 |
| 2 | 最高 3.2 GHz，5.6 GHz（可選） | 最大 4.8 GHz，9.6 GHz（可選） | 32M 點，64M 點（可選） | 10 MS/s - 12 GS/s（24 GS/s 可選） | 10 位 |
- AWG7082C
- 報價:
| 模擬通道 | 模擬帶寬 | 輸出頻率 | 記錄長度 | 最大采樣率 | 垂直分辨率 |
| 2 | 最高 3.2 GHz，5.6 GHz（可選） | 最大 3.2 GHz，6.4 GHz（可選） | 32M 點，64M 點（可選） | 10 MS/s - 8 GS/s（16 GS/s 可選） | 10 位 |
| Title | Document Type |
| 使用AWG和直接合成技術迎接高速串行數據接收機測試挑戰應用指南 數字數據當今正盛行于各種各樣的消費品中，在設計和測試這些流行器件時，高速串行數據測試是工程師面臨的最大的挑戰之一。制造商和設計人員必須測試產品和設計，以保證最終產品能夠處理真實世界條件。本應用指南重點介紹了DisplayPort，但其中涉及的技術則適用于PCI Express、SATA、HDMI及許多其它規范。 | 技術簡介 |
| 怎樣使用任意波形發生器創建直接合成信號 采用現代任意波形發生器形式的直接合成技術，為無線通信測量、串行一致性測試等使用的高效新技術奠定了基礎。完善的數學運算和分析軟件包，如邁斯沃克的MATLAB®，為當今AWG創建波形和功能程序帶來了全新的效率。 | 應用指南 |
| Fourier Series & Transform: Lab This lab covers how to use and interpret the Fast Fourier Transform (FFT) function on the oscilloscope, and to be able to recognize and interpret Gibbs phenomenon when observed in practice and on oscilloscopes. | 操作方式指南 |
