- Keithley測試系統

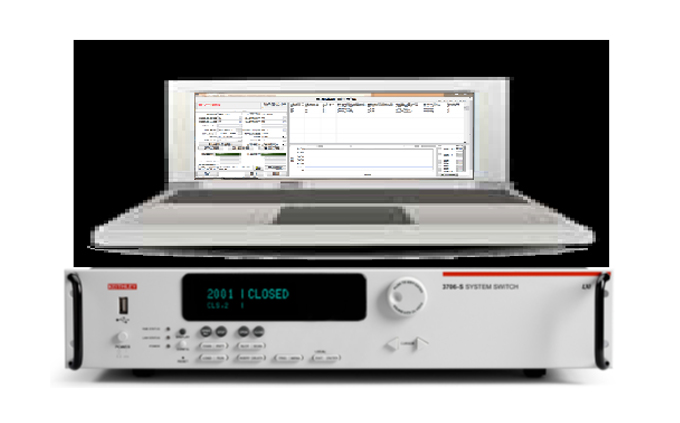

- 系統采用Keithley 3706多通道數據采集器，可以對PCB表面電阻進行多通道電阻采集，并可以長期記錄PCB板在不同溫度下電阻值的變化數據及隨時間的阻值曲線，并且可以與參考電阻進行比較，以判斷PCB板在高低溫變化時是否達標。
- Keithley測試系統，讓測試更簡單，高效，智能。
1．主要特點：
|
特點 |
主要指標 |
應用場合 |
|
高精度 |
電阻分辨率最小0.1微歐 |
研發高品質產品，對產品性能嚴格要求,例如PCB板 |
|
強大的軟件 |
描述電阻隨時間的變化曲線，根據溫度自動觸發測試功能，數據保存. 可定制 |
需要自動保存數據，查看趨勢圖的客戶 |
|
多通道靈活搭配 |
可支持最大576通道，可定制 |
需要多點同時測試 |

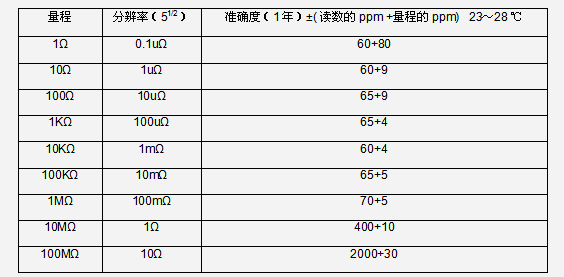

2． 主要技術指標:

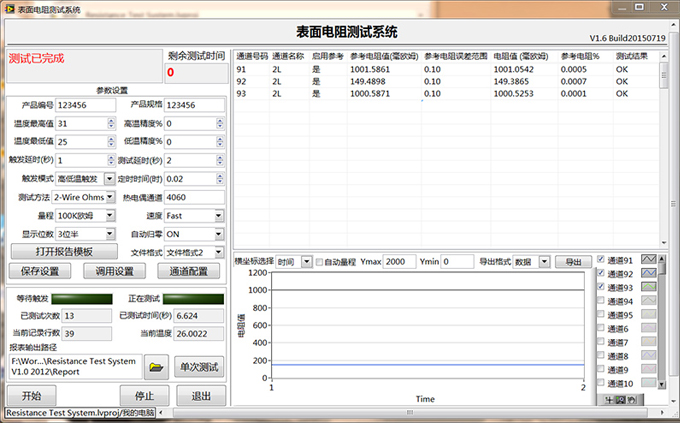

3. 軟件主要功能：
1) 可以手動生成WORD格式工作報告，包含基本設置信息，時間，圖片。
2) 可導出數據表格以及圖形
3) 可設置通道啟用以及啟用參考全選按鈕
4) 可設定參考通道，對于異常測試值能提供重測功能。（請定義重測機制或條件）
5) 測試異常值采用紅色字體顯示
6) 圖形曲線用不同顏色區分，并可自定義顏色。
7) 按設置測量時間連續長時間測試，最大測試時間為1500小時。
8) 按啟用通道顯示數據，其中數據表格顯示當前值，圖形區域顯示所有歷史數據值。
9) 能保存測試數據，并可回調測試數據，保存文件命名規則： 產品編號（參數界面設置）—時間（開始日期年月日）
10) 能保存參數設置值，并可回調參數設置值。
11) 能定時結束測試。
12) 可設置：量程（固定，ATUO），測試速度（高，中，低），顯示位數（下拉列表），測試通道數，4線2線設置
13) 提供以下參數設置：溫度最高值，溫度最低值，觸發延遲時間，定時間隔測試時間，測試平均值次數，異常值范圍（與一通道對比），返測次數（遇到異常值Ｎ次后再停掉該通道測試），Cycle設置值（單位分鐘），模式設置（高溫觸發，低溫觸發，高低溫觸發）
14) 圖形曲線橫坐標是CYCLE或時間（可選），縱坐標是阻值，右邊顯示通道對應的顏色，橫縱座標的最大值可以設置或者選擇自動模式（以啟用通道為基礎），并可以導出圖形曲線的數據。
