- Keithley測試系統

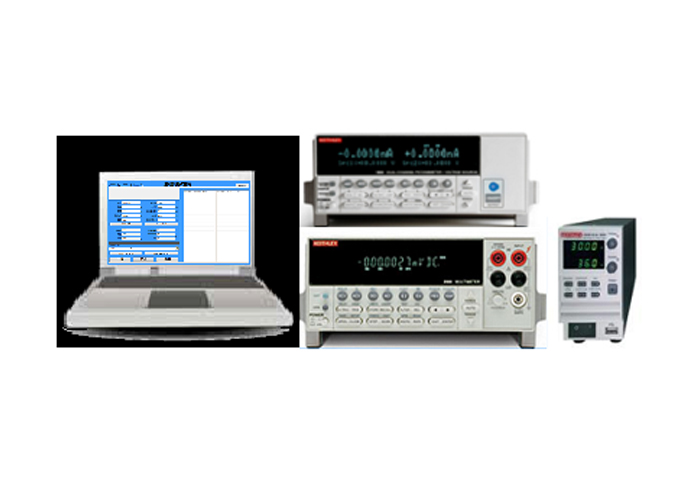

- 漏電流多路測試系統通過可編程直流電源對多路并聯的電容產品進行充電，充電結束，通過高精度皮安表6485進行漏電流測試，然后通過數據采集器2700、單級控制模塊7705進行多個產品通道切換，實現自動化，高精度測試，并將結果傳到軟件系統進行處理，實現數據自動記錄保存。
- Keithley測試系統，讓測試更簡單，高效，智能。
1．主要特點 :
|
特點 |
主要指標 |
適用客戶 |
|
高精度 |
最小分辨率10fA |
適用于需要測試PA級漏電流，對產品品質嚴格要求，例如膽電容，電解電容，超級電容等產品 |
|
強大的軟件 |
測試參數設置保存，調用，結果自動對比PASS/Fail，可定制 |
同時測試多個產品，需要篩選出不良品并保存記錄數據 |
|
豐富的測試夾具 |
最大可支持65通道測試，可定制 |
適用于自動化產品測試 |
2．主要技術指標：
1)充電電壓： 0到80V任意可調 ,如需更高電壓可定制
2)測試通道數：最大可支持65通道，如需更多通道可以定制
2) 充放電時間：0到999s 任意可調
3)漏電流測試范圍：20fA 到20 mA
4)漏電流測試精度：
|
量程 |
分辨率（51/2） |
準確度（1年）±(% 讀數+偏移) 18～28 ℃，0～70% RH |
|
2nA |
10fA |
0.4%+400fA |
|
20nA |
100fA |
0.4%+1pA |
|
200nA |
1pA |
0.2%+10pA |
|
2 μA |
10 pA |
0.15% + 100 pA |
|
20 μA |
100 pA |
0.1 % + 1 nA |
|
200 μA |
1 nA |
0.1 % + 10 nA |
|
2mA |
10 nA |
0.1 % + 100 nA |
|
20mA |
100 nA |
0.1 % + 1 μA |

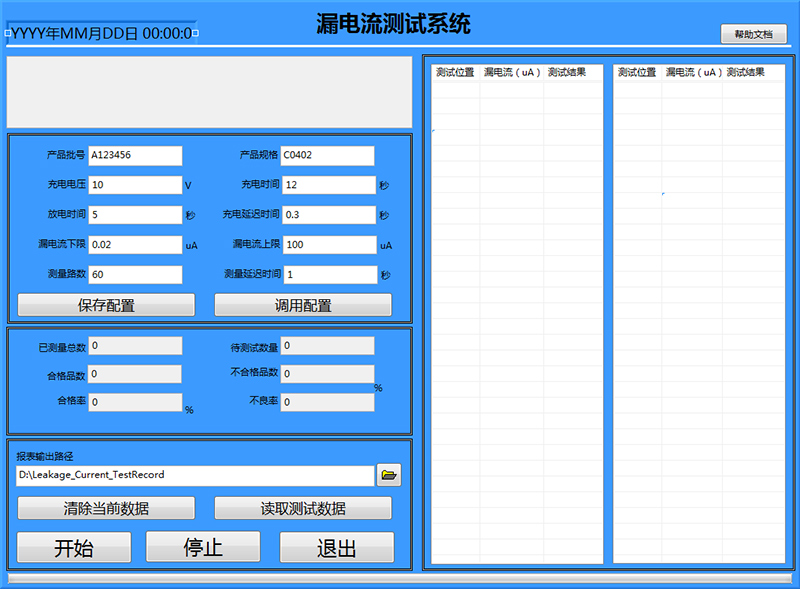

3）軟件主要功能：實現開關自動切換，自動對電容進行充放電，以及漏電流測試，自動將產品批號，產品規格以及測試數據寫入測試報表中（excel或txt文本文件），實現測試記錄可追溯，測試參數設置保存，調用，結果自動對比PASS/Fail。如需更多功能可定制。
